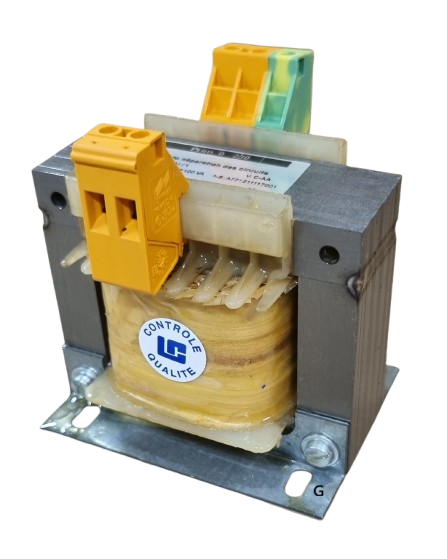

Transformateur Monophasé 230V 400V / 24V

Primaire : 230V 400V   -   Secondaire : 24V
Ref : 1M400-TN-G506-C
Prix : 79,00 €
Disponibilité : En stock (24/48h)

Obtenez des tarifs professionnels en vous inscrivant en tant que client Le Cosinus.

Quantité :
Nous contacter

Pour bénéficier des tarifs professionnels vous devez être un professionnel client du Le Cosinus. Complétez votre compte ou contactez-nous

Sécurité des transactions assurées par Stripe
Assurance qualité
Tarifs professionnels avantageux

Ce transformateur d’isolement monophasé, de sécurité et multi-tension primaire 230V et 400V, s’adaptera à tous les réseaux électriques habituels. Disponible en de nombreuses puissances, allant de quelques dizaines de VA à plusieurs KVA. Il est généralement utilisé en version Nu (IP00) et installé dans une machine ou une armoire.

Avec son isolation galvanique de 4 500V entre primaire et secondaire, il isolera parfaitement vos installations et assurera la sécurité des personnes.

Que vous ayez un réseau 230V ou 400V, il vous suffira de choisir la connexion adaptée au primaire du transformateur.

Ce produit, avec sa tension secondaire de 24V, répond aux exigences de la norme IEC 61558-2-6 pour le transformateur de sécurité : isolement renforcé et une tension secondaire strictement inférieure à 45V.

Le Cosinus peut évidemment vous fournir d’autres transformateurs de sécurité : 12V, 48V ou toute autre tension sur mesure ainsi que des versions capotées.

Détails techniques

Image des cotes
Matériau bob.
Cuivre
Puiss. Norm.
40 VA
Diélect P/M (V)
2 500V
Diélect S/M (V)
2 500V
Classe isolation
I
Fréquence (Hz)
50-60Hz
Pertes Fer (W)
3.1
Pertes Bobinage à chaud (W)
4.5
Usec à vide (V)
26.4V
Chute tension (%)
10
Conforme ROHS
Oui
Anneau levage
Non
Option_Ecran
Non
Encombrement : L x l x H (mm)
75 x 75 x 83
Fixations : X x Y x Ø (mm)
56 x (46.4 - 55) x 4.7
Poids (Kg)
1.5
Réserves de ventilation (mm)
30
Protection préco prim
DJ D - 1A
Protection préco sec
DJ C - 1A

Remarques et options

Caractéristiques Générales

  • Rendement de 94 à 98 % suivant puissance.
  • Faibles pertes et faible chute de tension, de 2 à 4% suivant puissance.
  • Imprégnations haute qualité sous vide d'air.
  • Températures de fonctionnement 35°C ou 40°C.
  • IP00 ou IP21 avec peinture texturés des coffrets RAL7035.
  • Connections sur borniers ou barres suivant la puissance.
  • Diélectrique : de 2500 à 4500V suivant références.
  • Classe d'échauffement : B, F ou H suivant références.
  • Bobinage Cuivre ou Aluminium suivant puissance.
  • Respectueux de l’environnement : RoHS et vernis sans solvant.

Options Disponibles

  • Ajout de protection électriques (Disjoncteurs, Fusible, Sectionneurs).
  • Adaptation des tensions jusqu'à 1000V.
  • Ajout de prise de réglages.
  • Ajout de sondes de températures (NC, NO ou PT100).
  • Adaptation aux Fréquences plus élevées (400Hz).
  • Adaptation aux harmoniques (Facteurs K7, K13 etc.).
  • Adaptation aux températures ambiantes extrêmes.
  • Variation de l'indice IP (IP00 à IP55).
  • Ajout de Silent Bloc, Roulettes, Galets de roulement.
  • Tropicalisation renforcée.
  • Peinture spéciale pour les boitiers.
  • Conception pour Encombrement sur-Mesure.

⚠ Remarque importante : Certaines options que vous souhaiteriez sont susceptibles de modifier les encombrements et le poids de l'autotransformateur. Merci de nous consulter.
