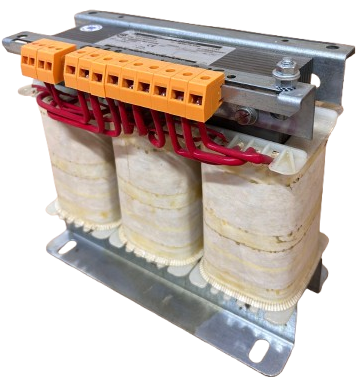

Transformateur Triphasé-Monophasé 400V / 230V

Primaire : 400V   -   Secondaire : 230V
Ref : 1B202-TN-T816-C
Prix : 1 070,00 €
Disponibilité : 1 à 2 semaines

Obtenez des tarifs professionnels en vous inscrivant en tant que client Le Cosinus.

Quantité :
Nous contacter

Pour bénéficier des tarifs professionnels vous devez être un professionnel client du Le Cosinus. Complétez votre compte ou contactez-nous

Sécurité des transactions assurées par Stripe
Assurance qualité
Tarifs professionnels avantageux

Ce transformateur Tri-Mono 400V – 230V, avec son couplage spécifique, répond aux trois fonctionnalités suivantes : il permet de transformer un réseau primaire triphasé en réseau monophasé, tout en limitant le déséquilibre du réseau d’alimentation ; il possède une isolation galvanique importante, de 3 000 à 4 500 Volts suivant la version ; et il permet d’abaisser la tension à 230V en monophasé.

L’usage de ce type de produit est intéressant pour des puissances généralement supérieures à 1 KVA, mais inférieures à quelques dizaines de KVA. Il est proposé en version nue ou capotée, sélectionnable avec le menu Protection (IP).

Si vous souhaitez un transformateur triphasé monophasé avec des prises de réglages ou toutes autres options supplémentaires, n’hésitez pas à nous faire une demande spécifique.

Ce produit étant dépourvu de prise de réglages, nous l’avons calculé tolérant aux sur-induction. Cette tolérance ayant des limites, n’hésitez pas à nous solliciter si votre réseau est à une tension élevée, s’il y a des harmoniques, ou pour tout conseil sur une installation spécifique.

Détails techniques

Image des cotes
Matériau bob.
Cuivre
Puiss. Norm.
2 KVA
Diélect P/M (V)
2 500V
Diélect S/M (V)
2 500V
Classe isolation
I
Coupl. Complet
T-M
Fréquence (Hz)
50-60 Hz
Usec à vide (V)
240,7V
Chute tension (%)
4.6
Conforme ROHS
Oui
Anneau levage
Oui
Option_Ecran
Non
Encombrement : L x l x H (mm)
300 x 148 x 297
Fixations : X x Y x Ø (mm)
250 x (84 - 104) x 10
Poids (Kg)
27
Réserves de ventilation (mm)
100
Protection préco prim
DJ D - 8A
Protection préco sec
DJ - Courbe C - 10 A - 1 Pole

Remarques et options

Caractéristiques Générales

  • Rendement de 94 à 98 % suivant puissance.
  • Faibles pertes et faible chute de tension, de 2 à 4% suivant puissance.
  • Imprégnations haute qualité sous vide d'air.
  • Températures de fonctionnement 35°C ou 40°C.
  • IP00 ou IP21 avec peinture texturés des coffrets RAL7035.
  • Connections sur borniers ou barres suivant la puissance.
  • Diélectrique : de 2500 à 4500V suivant références.
  • Classe d'échauffement : B, F ou H suivant références.
  • Bobinage Cuivre ou Aluminium suivant puissance.
  • Respectueux de l’environnement : RoHS et vernis sans solvant.

Options Disponibles

  • Ajout de protection électriques (Disjoncteurs, Fusible, Sectionneurs).
  • Adaptation des tensions jusqu'à 1000V.
  • Ajout de prise de réglages.
  • Ajout de sondes de températures (NC, NO ou PT100).
  • Adaptation aux Fréquences plus élevées (400Hz).
  • Adaptation aux harmoniques (Facteurs K7, K13 etc.).
  • Adaptation aux températures ambiantes extrêmes.
  • Variation de l'indice IP (IP00 à IP55).
  • Ajout de Silent Bloc, Roulettes, Galets de roulement.
  • Tropicalisation renforcée.
  • Peinture spéciale pour les boitiers.
  • Conception pour Encombrement sur-Mesure.

⚠ Remarque importante : Certaines options que vous souhaiteriez sont susceptibles de modifier les encombrements et le poids de l'autotransformateur. Merci de nous consulter.
