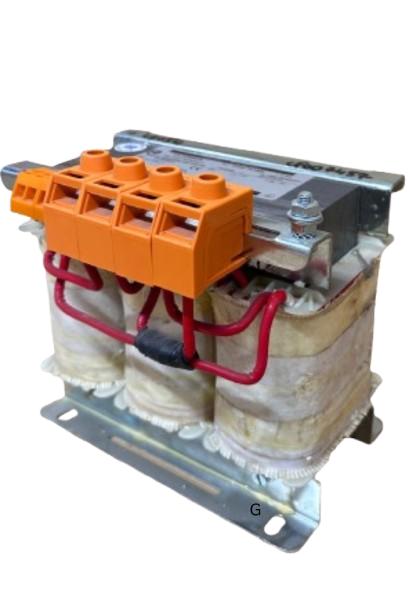

Transformateur Triphasé 400V / 230V

Primaire : 400V   -   Secondaire : 230V
Ref : 1T101-TN-G235-C
Prix : 360,00 €
Disponibilité : 1 à 2 semaines

Obtenez des tarifs professionnels en vous inscrivant en tant que client Le Cosinus.

Quantité :
Nous contacter

Pour bénéficier des tarifs professionnels vous devez être un professionnel client du Le Cosinus. Complétez votre compte ou contactez-nous

Sécurité des transactions assurées par Stripe
Assurance qualité
Tarifs professionnels avantageux

Ce transformateur triphasé 400V vers 230V, en version standard ou en version pour « locaux à usages médicaux », répond aux trois fonctionnalités suivantes : il possède une isolation galvanique importante, de 2 500 à 4 000 Volts suivant la version et il permet d’abaisser la tension de 400V à 230V et permet la création d’un Neutre en sortie. Pour les transformateurs à usage médical, sélectionnez la caractéristique « Médical » dans la fiche du produit.

Disponible en de nombreuses puissances, jusqu’à plusieurs centaines de KVA, il est proposé généralement en version capotée. Vous pouvez également sélectionner la version nue avec le menu Protection (IP).

Les transformateurs pour les locaux à usages médicaux répondent à la norme IEC 61558-2-15. Ces transformateurs médicaux possèdent des caractéristiques particulières, que vous trouverez dans les détails techniques ci-dessous.

Si vous souhaitez un transformateur triphasé avec des prises de réglages ou toutes autres options supplémentaires n’hésitez pas à nous faire une demande spécifique.

Ce produit étant dépourvu de prise de réglages, nous l’avons calculé tolérant aux sur-induction. Cette tolérance ayant des limites, n’hésitez pas à nous solliciter si votre réseau est à une tension élevée, s’il y a des harmoniques, ou pour tout conseil sur une installation spécifique.

Détails techniques

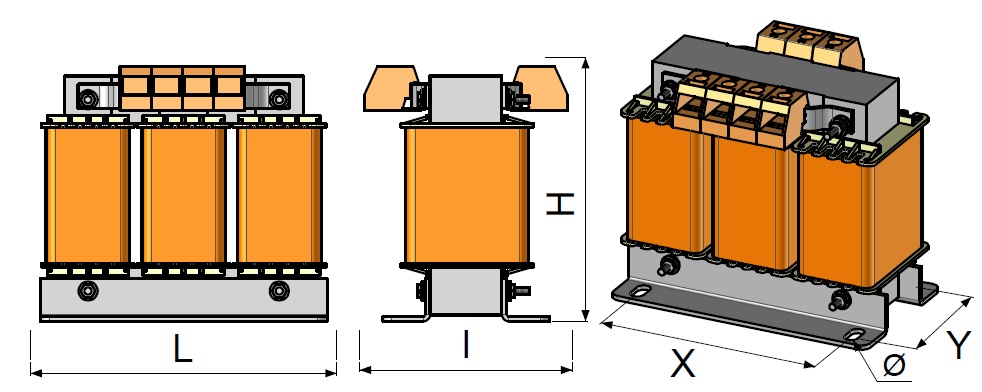

Image des cotes
Matériau bob.
Cuivre
Puiss. Norm.
100 VA
Diélect P/M (V)
2 500V
Diélect S/M (V)
2 500V
Classe isolation
I
Coupl. Complet
Dyn11
Fréquence (Hz)
50-60Hz
Conforme ROHS
Oui
Anneau levage
Non
Option_Ecran
Non
Encombrement : L x l x H (mm)
120 x 85 x 107
Fixations : X x Y x Ø (mm)
100 x (46 - 58) x 6
Poids (Kg)
2.5
Réserves de ventilation (mm)
50
Protection préco prim
DJ D - 1A
Protection préco sec
DJ C - 1A

Remarques et options

Caractéristiques Générales

  • Rendement de 94 à 98 % suivant puissance.
  • Faibles pertes et faible chute de tension, de 2 à 4% suivant puissance.
  • Imprégnations haute qualité sous vide d'air.
  • Températures de fonctionnement 35°C ou 40°C.
  • IP00 ou IP21 avec peinture texturés des coffrets RAL7035.
  • Connections sur borniers ou barres suivant la puissance.
  • Diélectrique : de 2500 à 4500V suivant références.
  • Classe d'échauffement : B, F ou H suivant références.
  • Bobinage Cuivre ou Aluminium suivant puissance.
  • Respectueux de l’environnement : RoHS et vernis sans solvant.

Options Disponibles

  • Ajout de protection électriques (Disjoncteurs, Fusible, Sectionneurs).
  • Adaptation des tensions jusqu'à 1000V.
  • Ajout de prise de réglages.
  • Ajout de sondes de températures (NC, NO ou PT100).
  • Adaptation aux Fréquences plus élevées (400Hz).
  • Adaptation aux harmoniques (Facteurs K7, K13 etc.).
  • Adaptation aux températures ambiantes extrêmes.
  • Variation de l'indice IP (IP00 à IP55).
  • Ajout de Silent Bloc, Roulettes, Galets de roulement.
  • Tropicalisation renforcée.
  • Peinture spéciale pour les boitiers.
  • Conception pour Encombrement sur-Mesure.

⚠ Remarque importante : Certaines options que vous souhaiteriez sont susceptibles de modifier les encombrements et le poids de l'autotransformateur. Merci de nous consulter.

Demander la fiche technique

Besoin d'un produit spécial ?

Nous pouvons fabriquer rapidement des transformateurs sur mesure, des inductances et des alimentations électriques adaptés à vos besoins. N'hésitez pas à nous demander un produit spécifique si vous ne le trouvez pas dans notre catalogue.

Vous ne trouvez pas votre produit, vous avez une question ?
N'hésitez pas à nous contacter.
Obtenir un devis pour
des produits sur mesure
