Lors de la conception d’une installation électrique, le choix du transformateur est une étape clé. Une estimation précise de la puissance nécessaire permet d’assurer un fonctionnement optimal tout en évitant les surcharges et les pertes énergétiques. Voici les étapes essentielles pour calculer la puissance requise d’un transformateur.
1. Déterminer la puissance apparente (S)

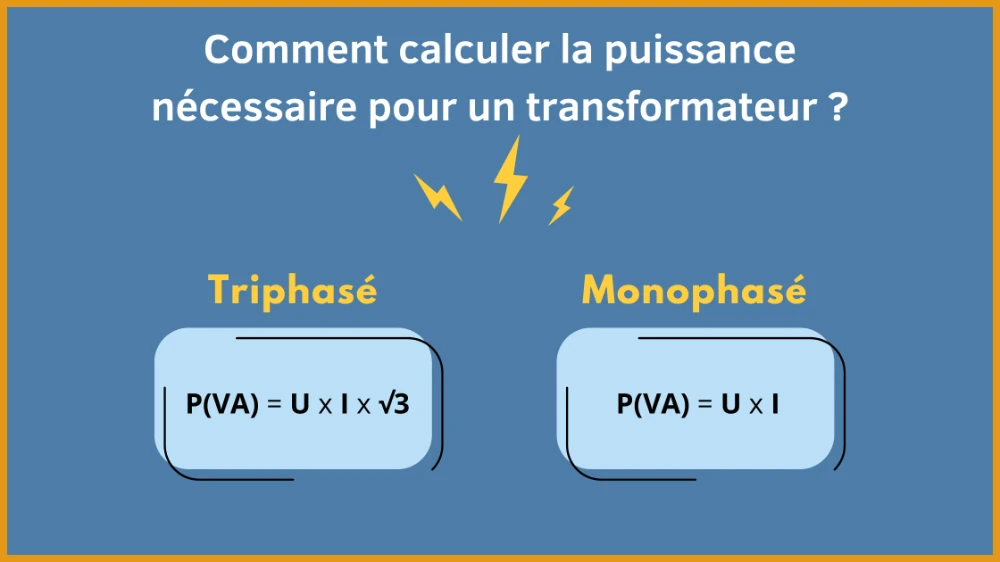

La puissance d’un transformateur s’exprime en kilovolt-ampères (kVA). Pour la calculer, on utilise la formule suivante :
S (VA) = U (V) × I (A) x √3
Où :
- U est la tension d’entrée ou de sortie (en volts),
- I est le courant nominal (en ampères).
2. Prendre en compte le facteur de puissance (cos φ)
Dans un réseau électrique, la puissance réelle (P) et la puissance apparente (S) sont liées par le facteur de puissance :
P (kW) = S (VA) × cos φ
Le facteur de puissance dépend de la nature des charges alimentées (résistives, inductives ou capacitives). Pour des charges inductives (moteurs, transformateurs, etc.), il est généralement compris entre 0,8 et 0,95.
3. Considérer les charges connectées
Il est essentiel d’additionner toutes les charges prévues sur le réseau pour déterminer la puissance totale requise. Il faut également prévoir une marge de sécurité pour éviter les surcharges et permettre d’éventuelles extensions.
4. Prévoir les pertes énergétiques
Les transformateurs génèrent des pertes sous forme de chaleur. Ces pertes sont généralement de deux types :
- Pertes fer : dues au noyau magnétique du transformateur.
- Pertes cuivre : dues à la résistance des enroulements.
Un rendement élevé du transformateur (supérieur à 95%) permet de limiter ces pertes.
5. Exemples de calcul
Exemple : Un moteur industriel monophasé fonctionne sous 400 V avec un courant nominal de 50 A et un facteur de puissance de 0,8 environ (Cos Phi 0.8) .
Puissance du moteur Monophasé est donc : P = 400*50 = 20 kW
La puissance apparente vue par le transformateur sera : S= 20 kW / 0.8 = 25 kVA
Le transformateur devra donc avoir une puissance de 25kVA
Conclusion
Calculer la puissance d’un transformateur est une étape essentielle pour garantir la performance et la fiabilité d’une installation électrique. En prenant en compte la puissance apparente, le facteur de puissance, les charges connectées et les pertes énergétiques, on peut déterminer la capacité optimale du transformateur adapté aux besoins spécifiques de l’installation.
