Les précautions à prendre lorsqu’un transformateur est utilisé avec un gradateur

L’impact des gradateurs de puissance à Angle de Phase et Train d’Ondes sur le dimensionnement des transformateurs

Dans de nombreuses applications industrielles, la régulation de puissance est devenue indispensable pour piloter avec précision des procédés thermiques, des résistances chauffantes ou encore certaines machines de production.
Parmi les solutions les plus utilisées, les gradateurs de puissance à thyristors occupent une place importante.

Mais un point est souvent sous-estimé : le mode de régulation choisi influence directement le comportement et le dimensionnement du transformateur situé en aval.

Chez Le Cosinus, nous accompagnons régulièrement nos clients sur ces problématiques. Car un transformateur électrique mal adapté à son environnement électrique peut rapidement devenir une source de surchauffe, de vibrations, de pertes énergétiques ou même de défaillance prématurée.

Comprendre l’impact des technologies de gradation permet donc de concevoir des transformateurs plus fiables, plus durables et mieux adaptés aux contraintes réelles du terrain.

Gradateur à Angle de Phase : le défi des harmoniques

Principe et applications

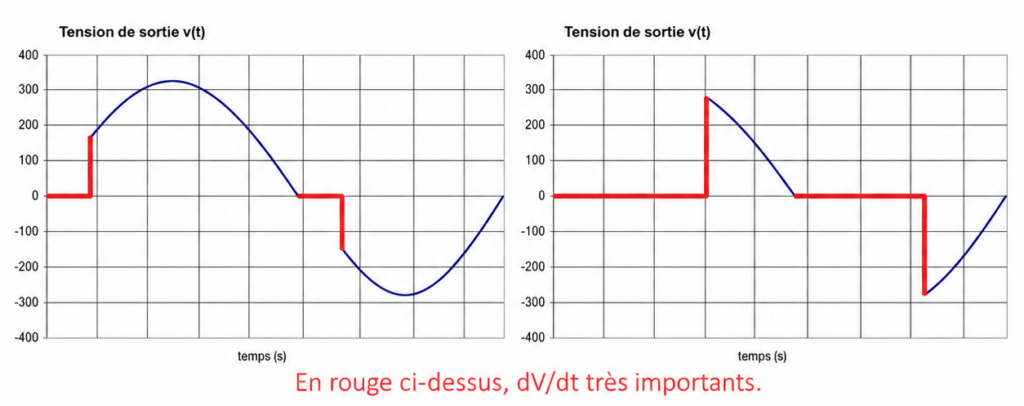

Le gradateur à angle de phase fonctionne en « découpant » la sinusoïde à chaque demi-période. Cette technologie permet une régulation très précise de la puissance, mais elle génère également une forte distorsion harmonique.

Ce mode de fonctionnement reste indispensable pour certaines applications nécessitant une continuité énergétique parfaite ou une très faible inertie :

• Éclairage et lampes infrarouges industrielles : il garantit un flux lumineux stable et évite les phénomènes de scintillement ou d’effet stroboscopique.
• Charges inductives et transformateurs : associé à un démarrage progressif (Soft Start), il limite les pointes d’intensité liées à la magnétisation.

Les impacts sur le transformateur

La commutation rapide du thyristor crée des fronts de montée de tension (dV/dt) très élevés. Pour le transformateur, cela entraîne plusieurs
conséquences :

• Augmentation des pertes fer : les variations rapides du flux magnétique génèrent davantage de courants de Foucault dans le noyau.
• Pertes Joule plus importantes : les harmoniques élevées favorisent l’effet de peau dans les conducteurs et augmentent leur résistance apparente.
• Vibrations et bruit mécanique : les discontinuités de flux sollicitent davantage les tôles magnétiques.
• Contraintes sur l’isolation : les bobinages subissent un stress électrique plus important entre les spires.

Notre approche chez Le Cosinus

Pour limiter ces effets, nous adaptons le design du transformateur dès l’étude du projet :

• optimisation de l’induction magnétique afin d’éviter les phénomènes de saturation ;
• utilisation de tôles magnétiques haute performance à grains orientés lorsque nécessaire ;
• prise en compte du K-Factor pour recalculer correctement la puissance apparente en fonction de la déformation harmonique et de l’effet de peau.

Gradateur à Train d’Ondes : le défi thermique et mécanique

Principe et applications

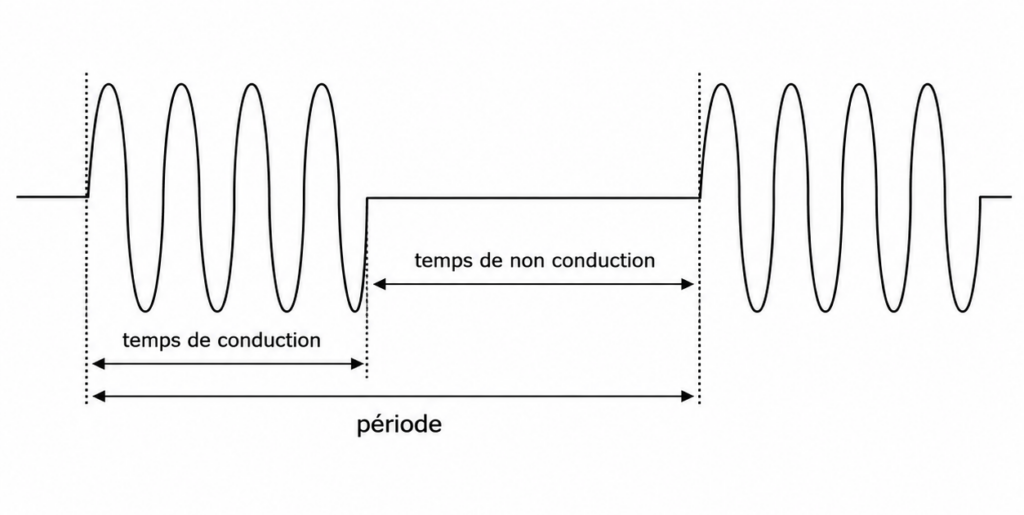

Le gradateur à train d’ondes – aussi appelé burst firing – fonctionne différemment. Il laisse passer des cycles complets du réseau puis les coupe temporairement.
Contrairement aux systèmes à découpage haute fréquence, il travaille uniquement à la fréquence réseau (50 Hz en France).

Comme la commutation s’effectue au passage à zéro de la tension (Zero Crossing), cette technologie présente un excellent comportement en compatibilité électromagnétique (CEM), avec très peu de parasites radioélectriques.

Ce mode est particulièrement adapté aux charges à forte inertie thermique :

• Fours industriels et résistances chauffantes : l’inertie thermique compense naturellement les alternances marche/arrêt sans variation significative de température.

En revanche, il est déconseillé, voire interdit, dans certains cas :

• Moteurs électriques : les reprises successives provoquent des-à-coups et des vibrations mécaniques.
• Éclairage : l’effet stroboscopique devient très visible et inconfortable.

Les impacts sur le transformateur

L’utilisation d’un train d’ondes sur le primaire d’un transformateur nécessite certaines précautions.

Si le gradateur ne gère pas correctement la synchronisation ou le flux rémanent, un fort courant d’appel (Inrush Current) peut apparaître à chaque reprise de salve et provoquer la saturation du noyau magnétique.

Le transformateur subit également :

• des cycles thermiques répétés : l’alternance entre pleine charge et repos sollicite mécaniquement les bobinages et accélère le vieillissement des isolants.
• des efforts mécaniques importants : les pointes de courant génèrent des forces électrodynamiques répétitives sur la structure interne.

Notre réponse design chez Le Cosinus

Pour ce type d’application, nous privilégions une conception robuste, aussi bien sur le plan magnétique que mécanique :

• renforcement du calage des bobinages et du serrage du circuit magnétique ;
• sections de fer plus généreuses afin de travailler loin de la zone de saturation et limiter les surintensités lors des reprises de cycle.

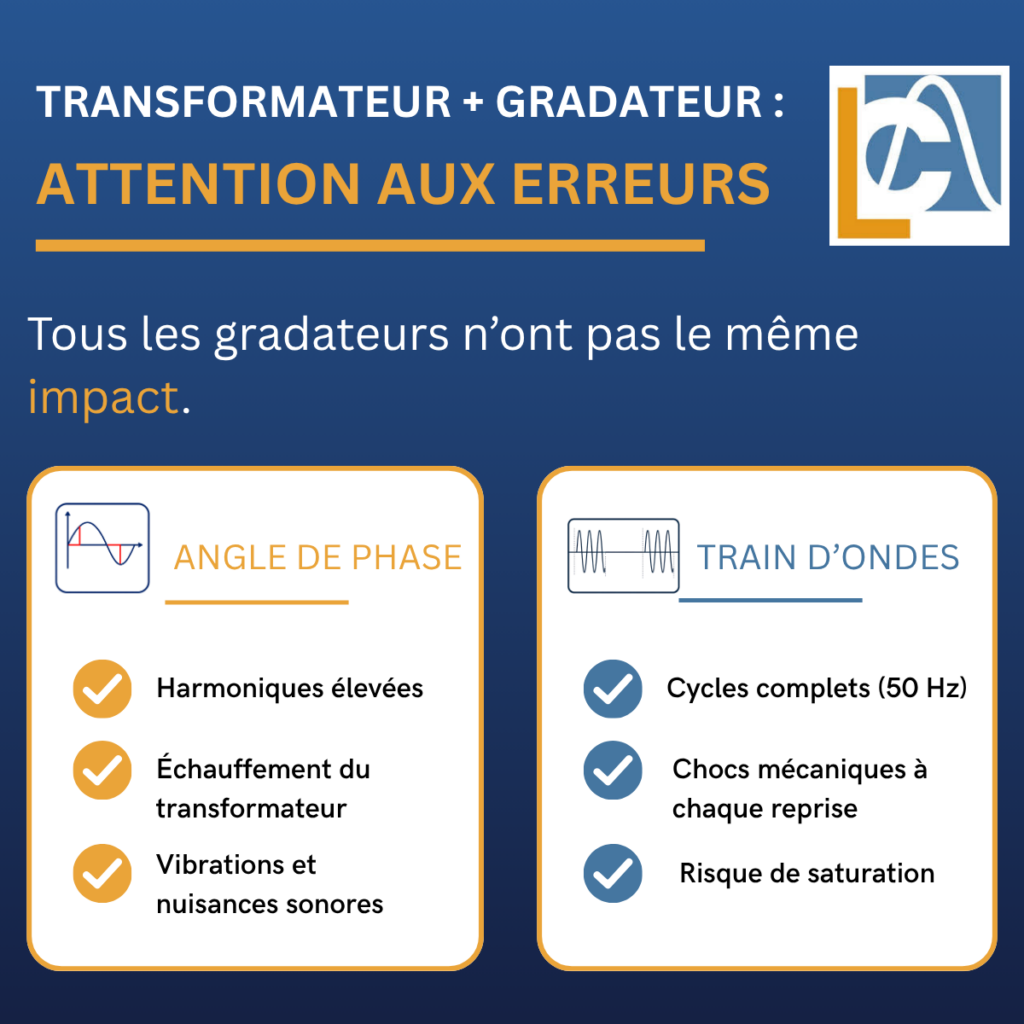

Synthèse comparative pour vos applications

L’expertise Le Cosinus

Depuis près de 80 ans, Le Cosinus conçoit des transformateurs aux environnements industriels exigeants.

Lorsqu’un transformateur est associé à un gradateur de puissance, il ne suffit pas simplement « d’ajouter de la marge ». Le dimensionnement doit prendre en compte :

• la forme réelle du courant ;
• les contraintes thermiques ;
• les efforts mécaniques ;
• ainsi que les phénomènes harmoniques générés par la régulation.

Notre bureau d’études accompagne chaque projet afin d’adapter précisément :

• la géométrie du transformateur ;
• les matériaux magnétiques ;
• les isolants ;
• et le refroidissement.

Vous avez un projet intégrant un gradateur à thyristors ?
N’hésitez pas à nous transmettre les caractéristiques techniques de votre installation afin d’obtenir un dimensionnement réellement adapté à votre application.
